Control inteligent pentru luminile RGB programabile

XB-C100 tactil-ecran de control inteligent cod-scriitor







1. Writer de cod XB-C100: are ecran de afișare, ușor de operat
2. XB-C100 acceptă actualizarea sistemului de operare .
3. Writerul de cod XB-C100 are o baterie încorporată, care poate funcționa continuu timp de 10 ore .
4. XB-C100 Coder acceptă cipul mainstream DMX512 și poate scrie cod și poate scrie parametri la DMX512IC .
5. Writerul de cod XB-C100 poate testa Adresa canalului LAMP DMX512IC și efectul de testare .
6. Ieșiri de port codificator XB-C100 Codificator îmbunătățit TTL și 485 semnal diferențial, care poate transporta lămpi TTL / DMX512 .
7. Codificatorul XB-C100 poate transporta cel mult 512 /2048 pixeli (maximul 512 pixeli ai lămpilor cu raze X iau trei canale ca exemplu) .
8. XB-C100 Coder 22 Efectul de testare încorporat (opțional 3- canal / 4- efect încorporat de canal) .
9. XB-C100 Coder poate fi introdus în card SD pentru a reda efectul (ieșirea efectului software este selectată ca k -1000), care este același cu cel al K -1000 C Controller .

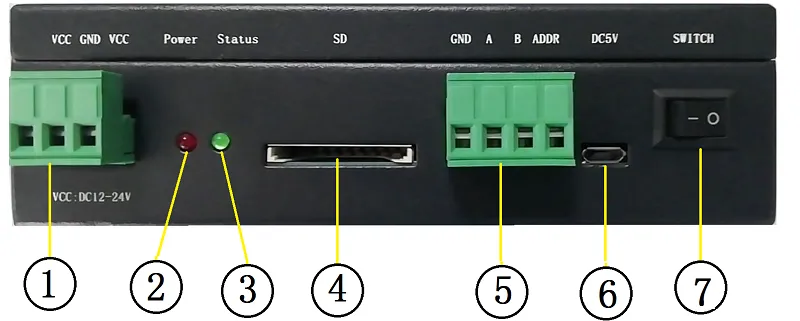

Definiția interfeței Coder și a indicatorului de lumină
Număr	nume	Imprimare pe ecran port	definiţie
1	Port de încărcare	VCC/GND/VCC	DC DC 12-24 V priză de alimentare
2	Indicator de putere	PUTERE	Indicator de putere (în mod normal pornit după pornire)
3	Indicator de stare	Statut	Indicator de stare
4	Slot pentru card SD	SD	Slot de card SD (player)
5	Port de ieșire a semnalului	GND/A/B/ADDR	Portul de conexiune DMX512 cu o singură linie DMX512
6	Port de încărcare USB	DC5V	Portul de alimentare cu energie electrică USB 5V
7	comutator	Comutator	Comutator de codificator
8	Panoul de atingere	----	Panoul de funcționare codificator (ecran tactil)





Diagrama de cablare a liniei de semnal diferențiale DMX512

Diagrama de cablare a clienților DMX512 Diagrama de cablare a liniei de semnal cu o singură linie (adresa liniei AB)





Temperatura de funcționare: -20 gradul -- 85 grad

Sursă de alimentare: dc 5v -24 v input (baterie încorporată) Capacitate: 128MB -- 32 GB

Capacitatea bateriei: format de 4000mAH: Format de grăsime sau FAT32

Consum de putere: 4W File Storage: *. LED

Portul de transfer de date: terminal 4pin

Greutate: 1,7 kg

Inch: L140mm * W100mm * H40mm
